Warum es wichtig ist
Prüfzeit ist besser in eine konkrete technische Frage investiert als in die wiederholte Suche nach demselben Gleisabschnitt. Die Verbindung von Position und Trassierungsdaten hilft Teams, den Lieferumfang zu verstehen und offenen Klärungsbedarf präzise zu vermitteln.
Abschnitt 1
Ein sichtbarer Korridor braucht eine eindeutige Prüfposition
Das Modell öffnet sich, die Gleise wirken vertraut, und jemand fragt nach dem Übergang nahe dem nächsten Bauwerk. Die ersten Minuten gehen für die Orientierung verloren: Welche Trasse, welche Richtung und welche Position sind gemeint? Eine überzeugende Ansicht der Bahnstrecke beantwortet diese Fragen allein nicht.
Der Trassierungsarbeitsbereich in ExyViewer verbindet eine Prüfposition mit den zugehörigen Informationen. Das nützliche Ergebnis ist eine gemeinsame Gesprächsgrundlage: diese Trasse in diesem Modell, an dieser Distanz oder verifizierten Station, mit diesen Quellparametern. Bahningenieure und Koordinatoren erhalten damit einen klareren Ausgangspunkt für die Prüfung.
Abschnitt 2
Warum Geometrie allein nicht genügt
Ein Bahnkorridor kann schlüssig aussehen und dennoch wichtige Prüffragen offenlassen. Enthält die Austauschdatei eine Trassierungsdefinition oder nur sichtbare Gleisobjekte? Sind vertikale Parameter vorhanden? Wird die sichtbare Querneigung durch Überhöhungsdaten gestützt? Lässt sich eine Stationsbeschriftung einer aufgelösten Position auf der Trasse zuordnen?
Die gemeinsame Prüfung von Trassierungsdaten und Modell trennt den visuellen Eindruck von tatsächlich gelieferten Informationen. Auch fehlende Daten werden zu einer konkreten Austauschfrage. Fehlt eine Komponente oder lässt sie sich nicht rekonstruieren, kann der Prüfer genau diesen Zustand ansprechen, statt einen plausibel wirkenden Korridor als Vollständigkeitsnachweis zu behandeln.
Abschnitt 3
Mit dem Trassierungsinspektor beginnen
Die Trasse in ExyViewer auswählen und zugehöriges Modell, Namen, Quellidentität und Einheiten bestätigen. Der Trassierungsinspektor zeigt horizontale, vertikale und gegebenenfalls Überhöhungslayouts sowie zugehörige Referenzpunkte. Seine Tabellen behalten Quellkennungen und Entwurfsparameter der Segmente bei, sodass die Zuordnung eines angezeigten Werts nachvollziehbar bleibt.
Die unterstützte Achse kann im Viewer ausgewählt und eingepasst werden. Die Geometrieabdeckung wird mit Begründungen als vollständig, teilweise oder nicht unterstützt ausgewiesen. Diesen Status vor der Navigation lesen: Vollständige Abdeckung beschreibt die unterstützte Rekonstruktion, keine Freigabe des Bahnentwurfs. Fehlende Quellwerte bleiben von tatsächlichen Nullwerten unterscheidbar.
Abschnitt 4
Stationierung und Distanz entlang der Achse unterscheiden
Die Distanz ab Trassenbeginn hilft bei der Orientierung, ist aber nicht automatisch die Projektstationierung. ExyViewer bewahrt Stationsangaben aus der Quelle und wertet numerische IFC-Stationierung getrennt aus. Kontinuierliche Stationsnavigation erfordert mindestens zwei unterschiedliche, aufgelöste Pset_Stationing-Anker mit konsistenter Richtung und konstantem Versatz und gilt nur innerhalb ihres verifizierten Bereichs.
Sind diese Bedingungen nicht erfüllt, die Distanz entlang der Achse und einzelne Quellreferenzpunkte verwenden, ohne sie als kontinuierliches Stationierungssystem auszugeben. Stationierungssprünge oder widersprüchliche Anker verhindern diese Zuordnung. In Besprechungen immer Referenz und Einheiten nennen. So gelangt keine scheinbar präzise Position in ein Issue, das ein anderes Team anders interpretiert.
Abschnitt 5
Horizontale Segmente und Höhenprofil gemeinsam prüfen
In der Horizontaltabelle Segmentreihenfolge, Längen, Richtungen und Krümmungsparameter untersuchen. Anschließend Startdistanzen, Höhen, Längen und Neigungen des vertikalen Layouts prüfen. Das Höhenprofil wird aus Quellparametern abgeleitet; die Auswahl eines unterstützten Profilsegments oder einer Tabellenzeile verknüpft die Auswahl mit dem Viewer. Positionsnavigation kann die entsprechende Lage im Profil anzeigen.
So kann das Team besprechen, wo ein Neigungswechsel zur Korridorgeometrie liegt. Das Profil stellt Höhen überhöht dar; Werte deshalb anhand der Parameter und nicht anhand der scheinbaren Bildschirmneigung beurteilen. Nicht unterstützte Profilsegmente erscheinen als Lücken, während ihre Quellparameter in der Tabelle verfügbar bleiben.
Abschnitt 6
Überhöhungswerte an der besprochenen Position untersuchen
Sind Überhöhungsdaten vorhanden und auswertbar, zeigt der Inspektor an der gewählten Position linke und rechte Werte, deren Differenz, Schienenkopfabstand, Winkel und Interpolationstyp. Die Überhöhungstabelle enthält außerdem Anfangs- und Endwerte aus der Quelle. Vorzeichen, Einheiten und Übergangsenden gegen die vereinbarte Projektkonvention prüfen, statt die Überhöhung aus der Perspektivansicht abzuleiten.
Bei einer Übergangsfrage eine Position vor, innerhalb und nach der Änderung vergleichen. Optionale Schienenreferenzen veranschaulichen die ausgewerteten Positionen; es sind Diagnoselinien, keine physischen Schienenobjekte. Eine nicht verfügbare Auswertung ist Anlass zur Prüfung der Quelle und Abdeckungsmeldungen, nicht zur Annahme, die Überhöhung sei null oder akzeptabel.
Abschnitt 7
Aus einer Prüfbeobachtung eine brauchbare Frage machen
Eine gezielte Prüfung kann an einem auffälligen Übergang beginnen. Trasse und Quelleinheiten bestätigen, zur unterstützten Position navigieren, das horizontale Segment untersuchen, das Profil vergleichen und verfügbare Überhöhungswerte lesen. Dann beurteilen, ob gelieferte Werte und sichtbarer Kontext für die vorgesehene Prüfung schlüssig genug sind, und den vom Planer zu klärenden Punkt benennen.
Bei der Kommunikation Modellrevision, Trassenname oder Kennung, Distanz oder verifizierte Station, relevante Segmentkennungen und beobachtete Werte dokumentieren. ExyViewer führt diese Referenzen in einem Prüfkontext zusammen. Die Frage muss weiterhin vom Prüfer formuliert und festgehalten werden; eine Trassenauswahl ist weder ein technischer Issue-Bericht noch eine automatische Korrektheitsprüfung.
Abschnitt 8
Wer profitiert und wo Grenzen bleiben
Bahningenieure erhalten eine eindeutigere Position für technische Diskussionen. BIM-Koordinatoren können fehlende Trassierungsinformationen von einem rein geometrischen Austausch unterscheiden. Infrastrukturprüfer und Verantwortliche für digitale Projektabwicklung können feststellen, ob ein Paket für die vereinbarte Prüfung nutzbare Informationen enthält, bevor es für Koordination oder nachgelagerte Berichte verwendet wird.
Die Rekonstruktion hat Grenzen. Horizontal werden Geraden, Kreisbögen und Klothoiden unterstützt; vertikal konstante Neigungen, Parabelbögen und unterstützte Kreisbögen. Platzierungen, Einheiten, unvollständige Parameter und mehrdeutige Layouts können die Abdeckung dennoch einschränken. Sichtbare Quelldaten und geometrische Unterstützung sind unterschiedliche Dinge. Angezeigte Warnungen zur Festlegung weiterer Arbeit nutzen und projektspezifische Entwurfsprüfungen sowie technisches Urteil beibehalten.
Abschnitt 9
Eine klarere Grundlage für die nächste technische Entscheidung
Der praktische Nutzen liegt darin, Trassenposition und Trassierungsdaten gemeinsam zu besprechen. Ein Team, das die Trasse benennen, die Frage verorten und gelieferte Parameter untersuchen kann, muss weniger Aufwand in die Wiederherstellung des Kontexts stecken. Die Diskussion wird präziser, bevor eine ungeklärte Annahme die Koordination, Berichte oder ein weiteres Lieferpaket erreicht.
Mit einer Trasse und einer Frage beginnen. Bestätigen, was das IFC tatsächlich enthält, Abdeckungsgrenzen berücksichtigen und mit ExyViewer Geometrie und technische Referenzen im selben Gespräch halten.
Praktische Erkenntnisse
- Vor der Navigation Trassenidentität, Quelleinheiten und Geometrieabdeckung bestätigen.
- Distanz entlang der Achse von verifizierter IFC-Stationierung unterscheiden.
- Profil, Segmentparameter und verfügbare Überhöhung an einer gemeinsamen Position prüfen.
- Modellrevision, Trassenidentität, Position und die zu beantwortende Frage dokumentieren.
Realitätscheck
- Dies ist ein Prüfworkflow, keine automatische Entwurfsfreigabe oder technische Zertifizierung.
- Stationierungssprünge und widersprüchliche Anker verhindern die kontinuierliche IFC-Stationsnavigation; einzelne Quellwerte bleiben verfügbar.
- Die unterstützte Rekonstruktion hängt von Kurventyp, Platzierung, Einheiten und Datenvollständigkeit ab. Lücken und Teilabdeckung müssen untersucht werden.

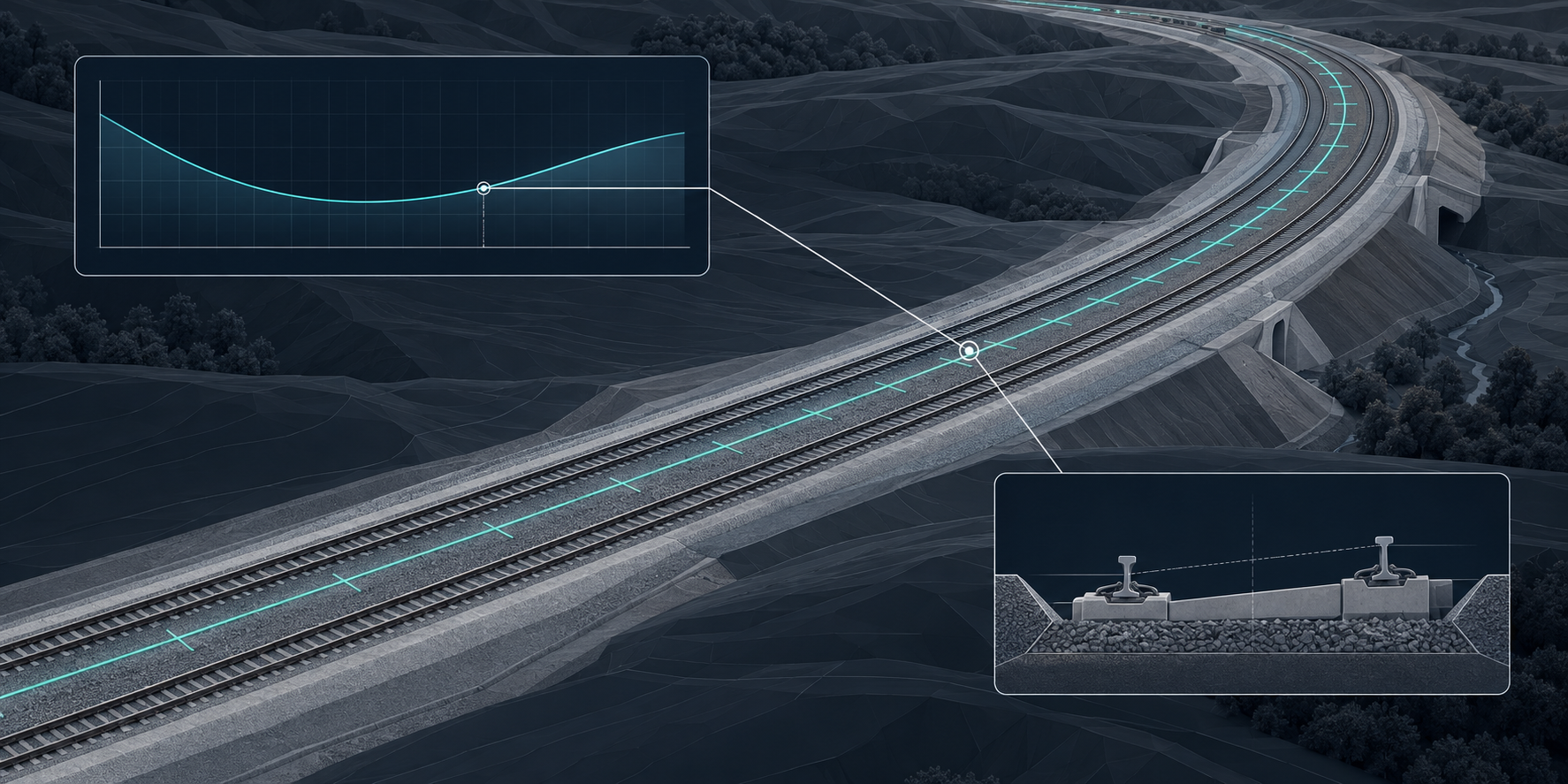

- Das Titelbild ist eine konzeptionelle Illustration, kein Screenshot der ExyViewer-Oberfläche.
Relevante Befehle und Funktionen
Trassierungsinspektor, Achse und Beschriftungen, Horizontale und vertikale Segmente, Überhöhung und Referenzpunkte
Eine Trassierung mit ihren Daten prüfen
Ein IFC-Bahnmodell in ExyViewer öffnen, die Trasse auswählen und mit einer zu klärenden Position beginnen. Erst die Quelldaten prüfen und dann den nächsten Projektschritt festlegen.
